離型膜材料詳解

什么是離型膜？

離型膜是指表面具有分離性的薄膜，離型膜與特定的材料在有限的條件下接觸后不具有粘性或輕微的粘性。

離型膜的分類

A 基材分類：

1 PE（聚乙烯）離型膜

2 BOPP（聚丙烯）離型膜

3 PI（聚酰亞胺 ）耐高溫離型膜

4 PET（聚對(duì)苯二甲酸乙二酯）離型膜

5 其它：PC、PS、TPS、PVC……

B 按硅油涂層分類：

1 硅溶劑型

2 硅無溶劑型

3 氟素型

4 乳液型

5 光固化型（UV）

6 水性型

7 無硅型

硅油種類

1 按表面顏色：紅色離型膜、黃色離型膜、綠色離型膜、藍(lán)色離型膜、白色離型膜等各種顏色的PET離型膜

2 基材表面處理：?jiǎn)蚊骐x型膜、雙面離型膜

3 按離型力：超輕離型力，1~5gf/in

輕型離型力， ≥ 5gf/in≤20gf/in

中型離型力， ≥ 20gf/in≤60gf/in

重型離型力， ≥ 60gf/in≤100gf/in

超重剝離力， ≥100gf/in

離型膜結(jié)構(gòu)

產(chǎn)品種類：

1.單面或雙面PET涂布離型膜；

2.輕離型到超重離型；

3.其他可根據(jù)客戶要求生產(chǎn)；

產(chǎn)品特點(diǎn)：

1.低噪音，剝離時(shí)柔和，優(yōu)越的附著性；

2.無塵室加工生產(chǎn)，品質(zhì)穩(wěn)定性強(qiáng)；

3.各種厚度選擇（25μm～175μm）；

4.抗靜電處理；

離型膜技術(shù)要求   離型力（ Release force ）

殘余接著力（ Subsequent adhesion ）

覆蓋性（ Coverage ）

無掉硅、無消光、無硅轉(zhuǎn)移（ No rub-off、no smear、no migration ）

萃取率（ Extractable ）

關(guān)于測(cè)試   測(cè)試條件：

·Tesa7475 標(biāo)準(zhǔn)膠帶

·180度剝離

·剝離速度300mm/min

·23±2℃,50±5%RH

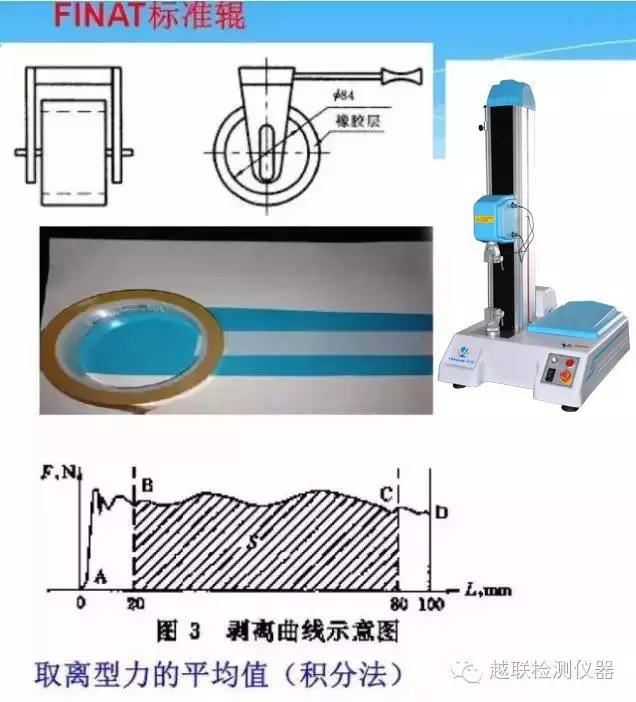

FINAT離型力測(cè)試方案及條件   離型力測(cè)試

用兩條金屬條或玻璃板將被測(cè)樣品平壓其中，樣品承受70gf/cm2的壓力，在23±2℃的條件下放臵20H，以保證膠粘劑與硅酮離型底材有很好的接觸，之后將樣品取出，在相對(duì)濕度為50±5%，溫度23±2℃的標(biāo)準(zhǔn)環(huán)境中至少放臵4小時(shí)之后再做剝離測(cè)試。24小時(shí)的測(cè)試值是離型膜永久剝離力!

老化剝離測(cè)試

將被測(cè)樣品放臵相同的一組金屬條或玻璃板中，并將樣條放臵于有空氣循環(huán)系統(tǒng)的烤箱內(nèi)，設(shè)定溫度為70±5℃，老化20H，被測(cè)樣品取出烤箱后，至少放臵4小時(shí)之后再進(jìn)行剝離測(cè)試。

殘余接著力   測(cè)試條件：

Tesa7475標(biāo)準(zhǔn)膠帶/NITTO31B膠帶

180度剝離

剝離速度300mm/min

23±2℃,50±5%RH

SAS即膠帶接觸離型面后剝離力變化的比值

殘余接著力測(cè)試方法及條件   Tesa7475標(biāo)準(zhǔn)膠帶

將測(cè)試完離型力的標(biāo)準(zhǔn)膠帶貼合于清潔的后SUS測(cè)試板上，同時(shí)在相同條件下貼合一條標(biāo)準(zhǔn)測(cè)試膠帶，于相對(duì)濕度為50±5%，溫度23±2℃的標(biāo)準(zhǔn)環(huán)境中至少放臵30min，再分別測(cè)試出兩被測(cè)試樣品的剝離力，根據(jù)以下公式進(jìn)行計(jì)算：

殘余接著力%＝（剝離膠帶所需的力/剝離控制組膠帶所需的力）*100%

備注：測(cè)試方法反應(yīng)離型膜中離型劑對(duì)基材的附著能力

31B殘余接著力測(cè)試方法及條件   NITTO31B膠帶

將NITTO31B膠帶按標(biāo)準(zhǔn)方法貼合于被測(cè)試離型膜和標(biāo)準(zhǔn)特氟龍紙上，按膠帶形狀切成長(zhǎng)條，并承受20gf/cm2壓力放臵在70度烤箱中20H，取出后以300mm/min的速度用接力計(jì)做180°剝離，將被測(cè)試離型膜上撕下膠帶所得的數(shù)據(jù)與從特氟龍上撕下的數(shù)據(jù)進(jìn)行對(duì)比，按以下公式計(jì)算出殘余接著力；

殘余接著力%＝（剝離膠帶所需的力/剝離控制組膠帶所需的力）*100%

備注：測(cè)試方法反應(yīng)離型膜中離型劑對(duì)基材的附著能力

涂布存在的方式

離型膜等級(jí)判斷   無掉硅、無消光、無硅轉(zhuǎn)移

無掉硅、無消光測(cè)試：以適當(dāng)?shù)膲毫τ檬种竿蚰Σ镣繉颖砻?0次后，判定有無硅膠脫落，再在磨擦過的位臵用黑色記號(hào)筆垂直畫粗線，根據(jù)顯示的顏色深淺，與標(biāo)準(zhǔn)樣進(jìn)行比較，判定級(jí)別：

Level 5 無消光，無硅脫落

Level 4 輕微消光

Level 3 消光

Level 2 硅脫落

Level 1 嚴(yán)重硅脫落

硅轉(zhuǎn)移測(cè)試：（僅可用Sellotape膠帶）取一段Sellotape粘于涂層表面，用適當(dāng)手指壓力將其撫平，取下膠帶使其兩端自然接觸形成一環(huán)狀 。然后拉開使其分離。與未粘過涂層表面的膠帶（空白膠帶）對(duì)比，如果發(fā)生了硅轉(zhuǎn)移，則拉開膠帶所需的力將小于空白膠帶所需的力。記下結(jié)果：無硅轉(zhuǎn)移，輕度硅轉(zhuǎn)移嚴(yán)重硅轉(zhuǎn)移……

重要指標(biāo)   萃取率（ Extractable ）

1.測(cè)出涂布量A

2.放入甲苯溶劑中72小時(shí)

3.72小時(shí)后取出,在室溫下自然干燥

4.測(cè)出涂布量B

5.萃取率=[ (A-B)/A ] ×100%

注明:萃取率如果是10%，表示有10%的硅油未反應(yīng)完全或交聯(lián)度不足

離型力產(chǎn)生方式

離型膜范圍

離型膜料號(hào)命名注意細(xì)節(jié)
